Smaps 2000B 智能广播控制器

操 作 使 用 说 明 书





Smap 系列智能广播设备 使用说明书


SMAPS产品价格和技术问题欢迎咨询:021-51028639

安全指示

为了你和机器的安全,请务必在使用本机前仔细阅读本使用说明书

防触电说明:

本机内有220V市电高压,非专业维修人员请勿自行打开机器,以免导致人为触电

注意:

1、不可自行开启或试图维修及改造本机!本产品不设有用户自行维修的零件,本机的维修须请具备专业资格的人员进行。随意开启或改造本机内部电路会令检修人员难以维修本机,而且可能会对您和机器造成危险。

2、 主控电源最大输出电流10A,其它四路电源最大输出电流6A,但各电源输出电流总和不得超过10A。若总负载电流超过10A,请接电源扩展器或交流接触器。

   3、每路分区最大输出值:10A。

4、使用本机(指智能广播控制器)前,请检查当地电压应与本机工作电压相符。本机工作电压为220V正负10%。

由于电容原因,不得频繁开关本机,关闭本机后必须等待1分钟才能重新开启,以免造成本机复位不彻底!



警告:

  尽管本机的电源开关使用安全的双刀开关,但当您长

期不使用本机时,请把本机的电源插头从交流电源

插座上拔下来。





 使 用 环 境



避免把机器放置在高温或潮湿的地方,例如接近散热器,烘炉等;亦应避免将机器放置在尘埃积聚或接近震动器的地方;本机不可猛烈撞击,搬运时应小心轻放,以免造成不必要的机械损坏。

应将机器放在通风的地方,并避免在机器通风口附近摆放东西;为避免导致机器过热、火灾的发生,机器的背面和两侧应预留最少10厘米的安全空间。否则,可能会造成机器的损坏或发生意外的安全事故。

   机 器 各 部 分 名 称 及 其 功 能

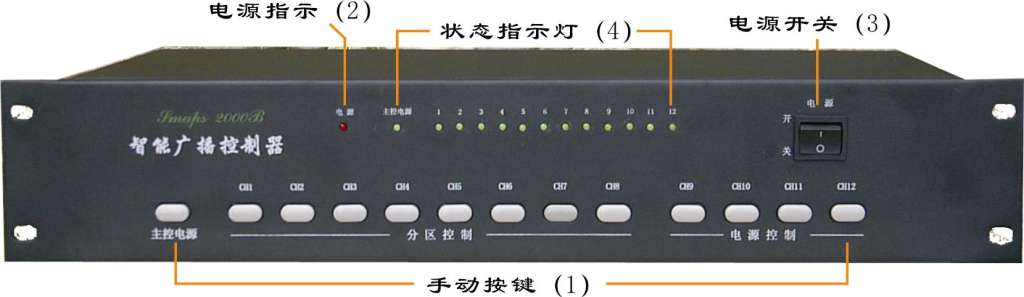

前 面 板 图



Smaps 2000B 智能广播控制器 正面图



说明:

(1)手动按键

  用于临时打开控制器的分区或电源。其中主控电源、CH9、CH10、CH11、CH12为电源分区,即控制各自对应220V输出。CH1-CH8为音频分区,用于对功放输出的音频进行分区。


(2)电源指示灯

用于指示机器是否处于工作状态。当机器打开时,此灯应点亮。

(3)电源开关

用于打开或关闭机器。

注意:机器所有电源输出都受此开关控制,故机器总输出电流不得超过10A!


(4)状态指示灯

用于指示机器各路输出的状态。当机器某路分区或电源打开时,其对应的指示灯应点亮。如CH3输出接通,则标有“3”的指示灯应点亮。

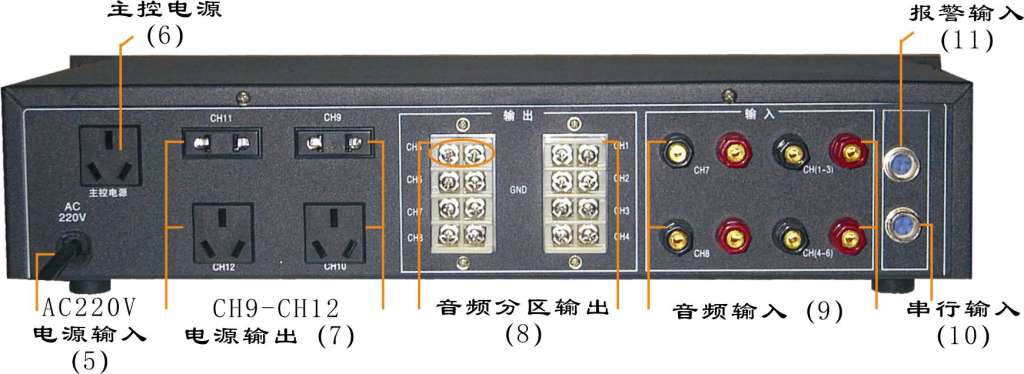

后 面 板 图


Smaps 2000B智能广播控制器 背面图

说明:

(5) AC220V电源输入

机器的电源输入。同时也通过此电源输入提供主控、CH9-CH12的电源输出,故所有输出电流不得大于10A。

注:本机电源输入范围为220V±10%,50-60Hz 。同时请注意接在本机电源输出端的设备电源电压范围是否符合。

(6)主控电源

系统主控电源输出。一般用于接调音台、功放等必须打开的设备。此路输出允许提供最大电流为10A。长时通电不得超过10A。

(7)CH9-CH12电源输出

系统辅助电源输出。一般用于录音卡座、VCD等音源设备的电源。也可以作为分区输出,即控制功放电源,功放的音频输出直接到喇叭。

此几路输出允许提供电流最大各为8A。但总和(包括主控电源)不得超过系统输入电流――10A。

(8)音频分区输出

CH1-CH8音频分区输出。如图中红色圈起来的为一组输出。其中CH1-CH3与A组输入相对应,CH4-CH6与B组输入对应,CH7与C组输入对应,CH8与D组输入对应。

(9)音频输入

A、B、C、D组音频分区信号的输入端。图中一红一黑为一组输入,与功放的输出端相连。其中A组输入经机器内部分区由CH1-CH3输出,B组由CH4-CH6输出,C组由CH7输出,D组由CH8输出。

(10)串行信号输入

此接口输入为标准RS232信号。用于连接计算机的串行输出口,实现计算机对本机的自动控制。

(11)报警信号输入

此接口输入为标准12-24V电压信号,会自动打开所有的电源与分区,用于消防中心相连。


 机器控制示意图如下(单线控制):

 接 线 说 明

  注意:在系统连接之前,请切断本机和其它相关设备的电源。

A、在主控电源(5)上先接一个10A的接线板,将调音台等必须开启的设备接到此接线板上,也可以接1-2台功放。注意:不得超过此接口最大允许电流10A。

B、将功放的输出接在本机四组音频输入(9)上,CH1-CH8八组音频输出(8)可接8组室内外喇叭组,其中A组、B组具有一入三出功能。另有四组CH9-CH12电源输出(7)上海恒歌电子021-51028639,可接功放、卡座、调谐器等需控制的电器,在电流允许情况下也可接一台功放。当电器较多时,也可先接一个接线板,将用电器电源插在接线板上。



例1、某中学,全校分9个区域,共用5台功放,其中初中段1、2、3年级各1个区域(合用一台功放);高中段1、2、3年级各一个区域(合用一台功放);校区室外分三个区域(三台功放),连接示意图如下:

















注:功放1—4为功率输出接在CHA—CHD的分区输入端上。功放5是将电源插头插在CH9上,功率输出与校园三区喇叭组相连。


例2、某小学需分8个区域,但功率核算后只需用2台功放。其中一台功放接6组室内喇叭组,另一台功放接二组室外喇叭组。连接示意图为:














注:输入端INA与INB并联,INC与IND并联。



性 能 指 标


电源电压频率: 220V±10% 50Hz-60Hz

输出最大电流:主控: 10A

CH9-CH12 6A

总电流: 10A

音频最大控制

电 流:每路:10A

功 耗: 约15W(全部开启) 待机约3W

净 重: 5Kg

外 型 尺 寸: 480(W)×88(H)×250(D) mm

点击查看配套软件说明书SMAPS2000B广播软件
